El funcionamiento de la instalación es de la siguiente manera.
- Activamos el pulsador
- Se llena el deposito hasta la mitad con los liquidos de la bomba M1 y M2
- Se termina de llenar con el liquido de la bomba M1
- Se vacia hasta la mitad.
- Se vuelve a llenar con el liquido de la bomba M2
- Se vacia todo el liquido.
- A volver a pulsar se repite el ciclo.
Solución aportada por Rodrigo Alonso Chico
GRAFCET SIMULTANEO.
En la siguiente instalación las cajas depositadas sobre la cinta se mueven de la siguiente manera:
- Depositamos dos cajas sobre la cinta manualmente.
- Activamos el pulsador
- Las cajas se desplazan hacia la derecha
- Cuando las dos cajas estan en la derecha vuelven a su posición originial
- Cuando las dos cajas estan en su posición original y activamos el pulsador se repite el ciclo.

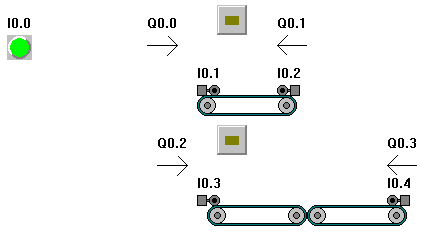

Esquema de la Instalación
Solución al ejercicio realizada por Francisco Javier Lucas Lorenzo
GRACET SIMULTANEO.
Funcionamiento:
- Al pulsar Marcha salen dos cajas
- Cae una caja a la cinta 1 y se pone en marcha la cinta 2.
- Cae una caja a la cinta 2 y se pone en marcha la cinta 2
- La cinta 1, Se detiene al llegar al cilindro
- El cilindro golpea la caja
- Cuando el cilindro este en su posición original se pone en marcha la cinta 1.
- Al caer la caja, la cinta 1 se para.
- Al caer la caja metálica la cinta 2 se para.
- Cuando las dos cajas están en al cinta 3 esta se pone en marcha.
- Caen de la cinta 3, y si volvemos a pulsar repetimos el ciclo.
Solución aportada por José Manuel Sanchez
